QY 型油浸式潜水电泵

金年会金字招牌信誉至上

 上一个产品下一个产品 

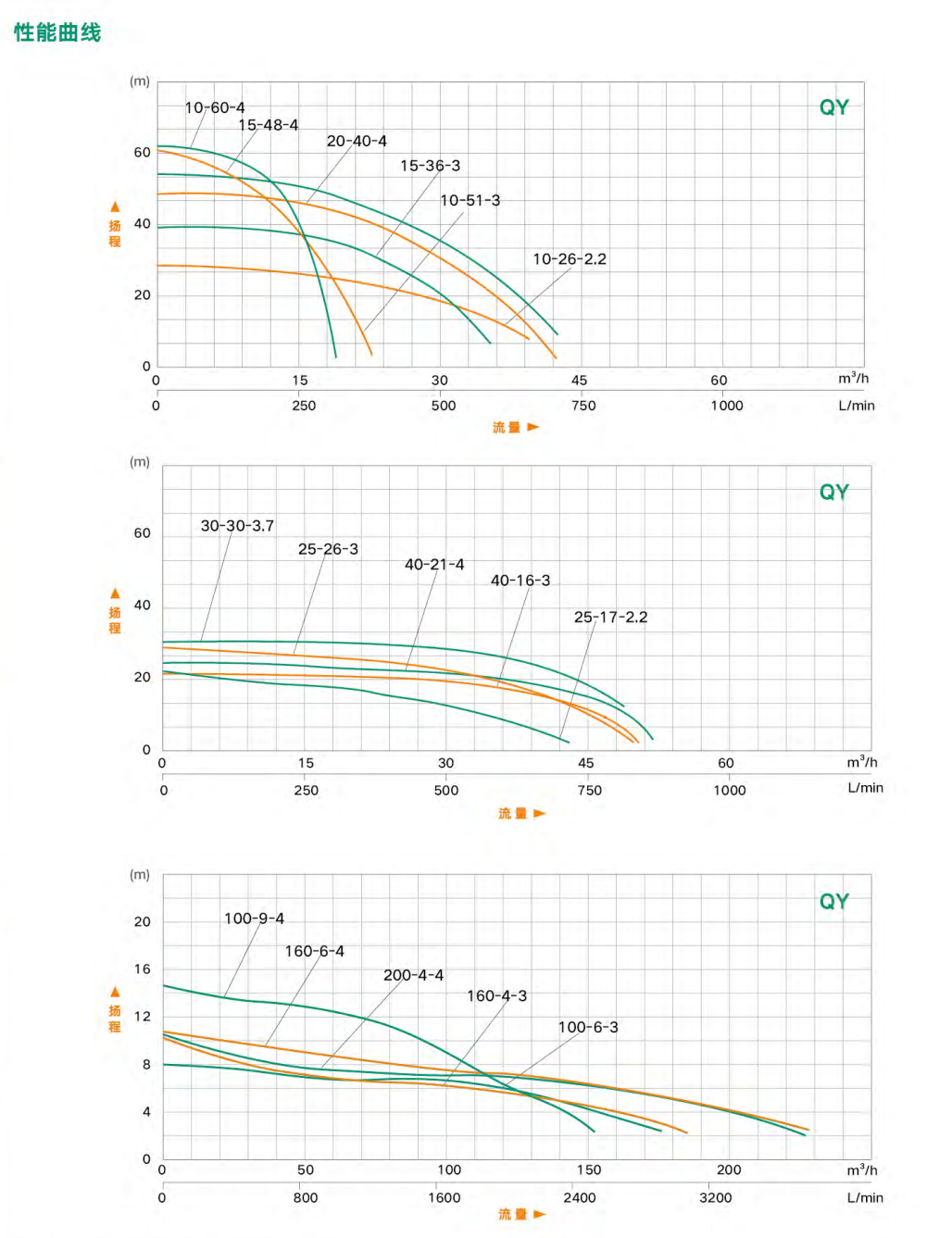

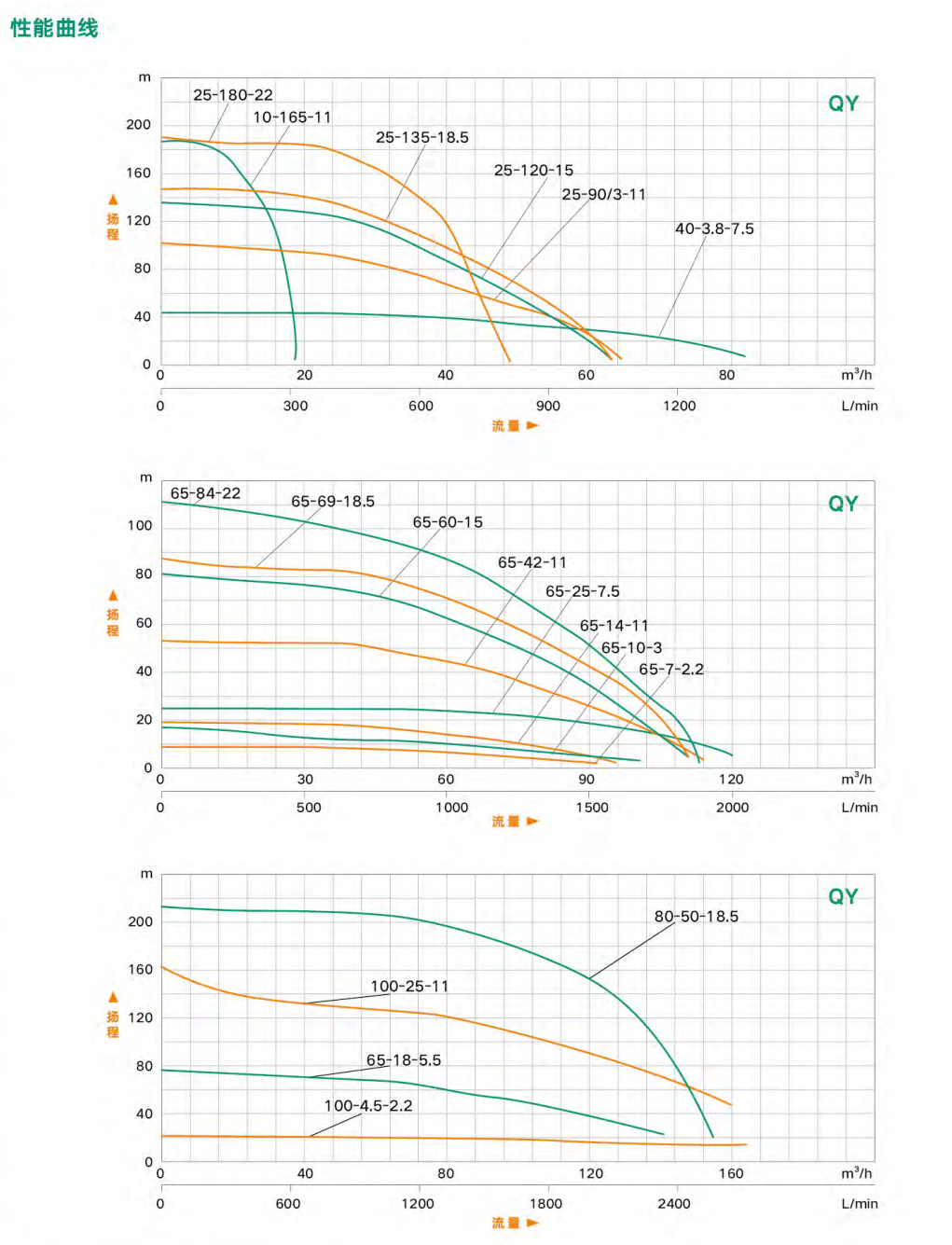

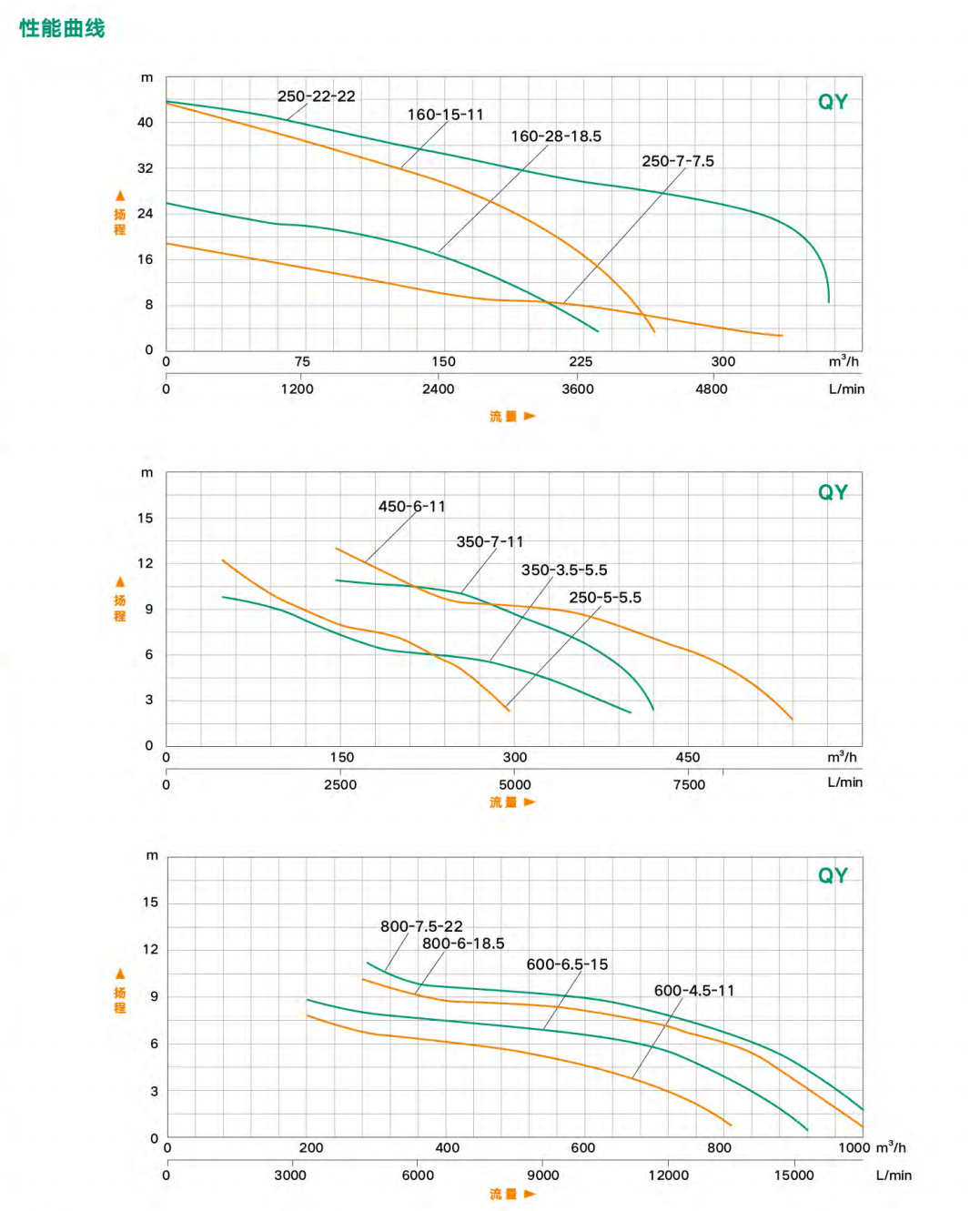

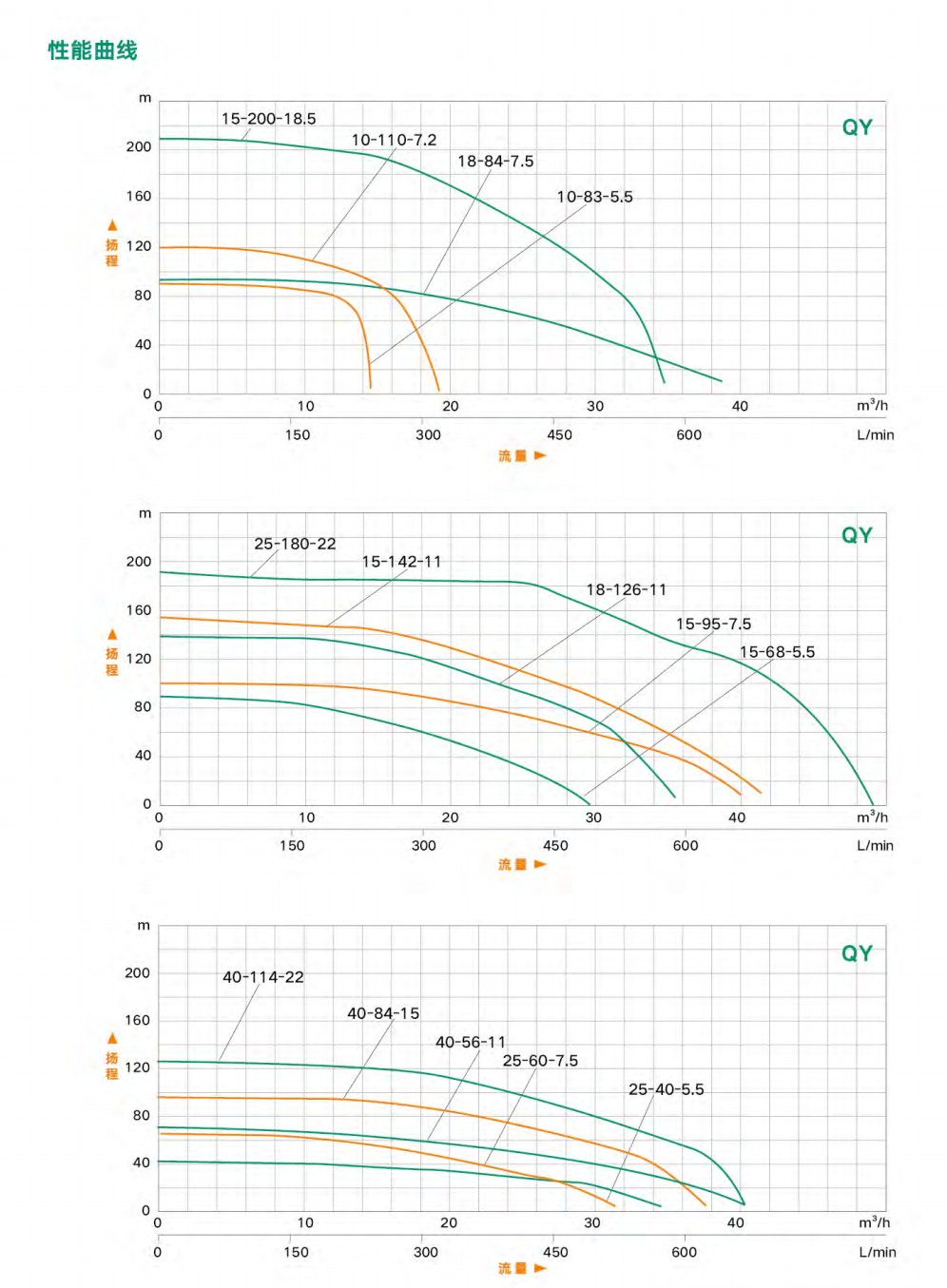

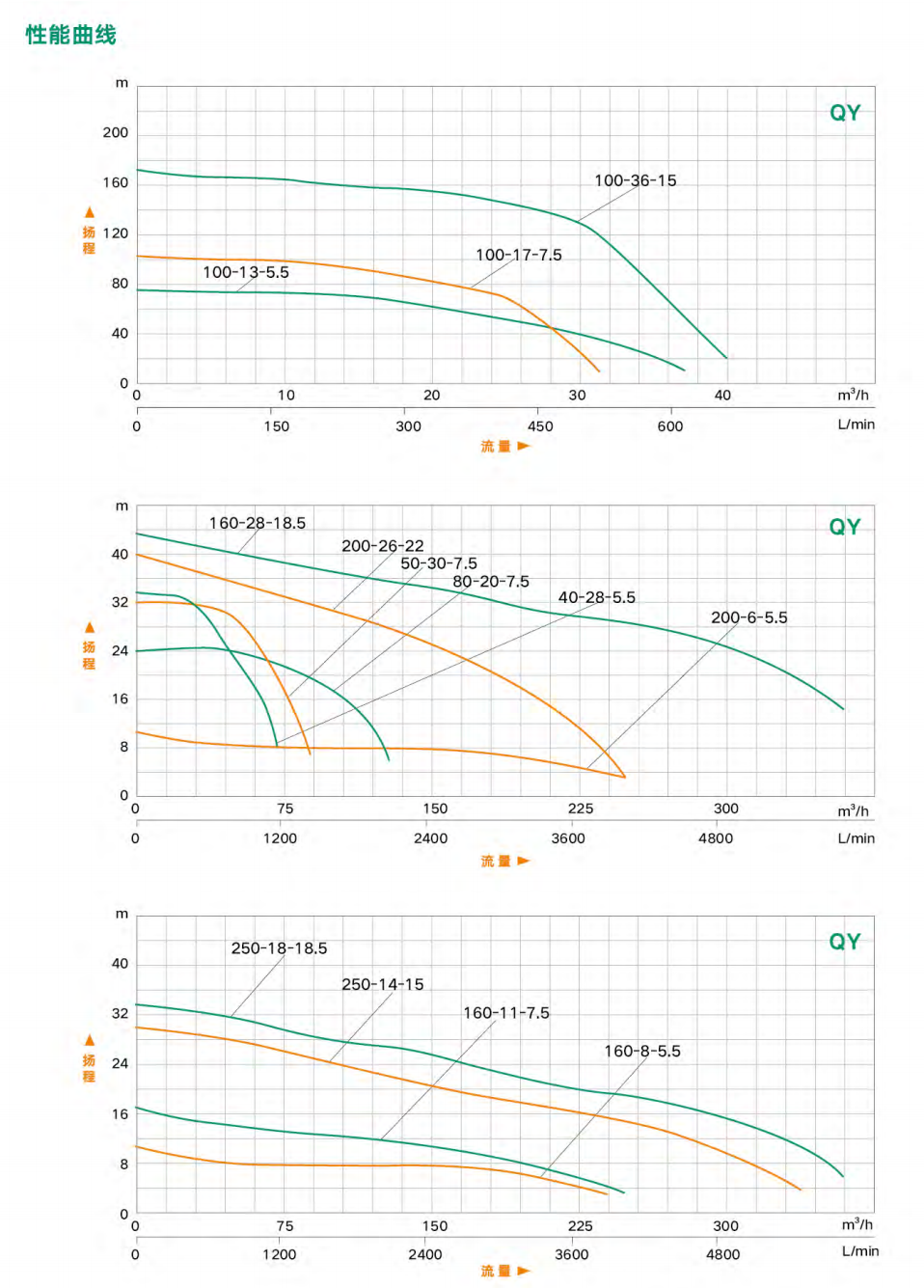

产品概述技术参数性能曲线

产品概述

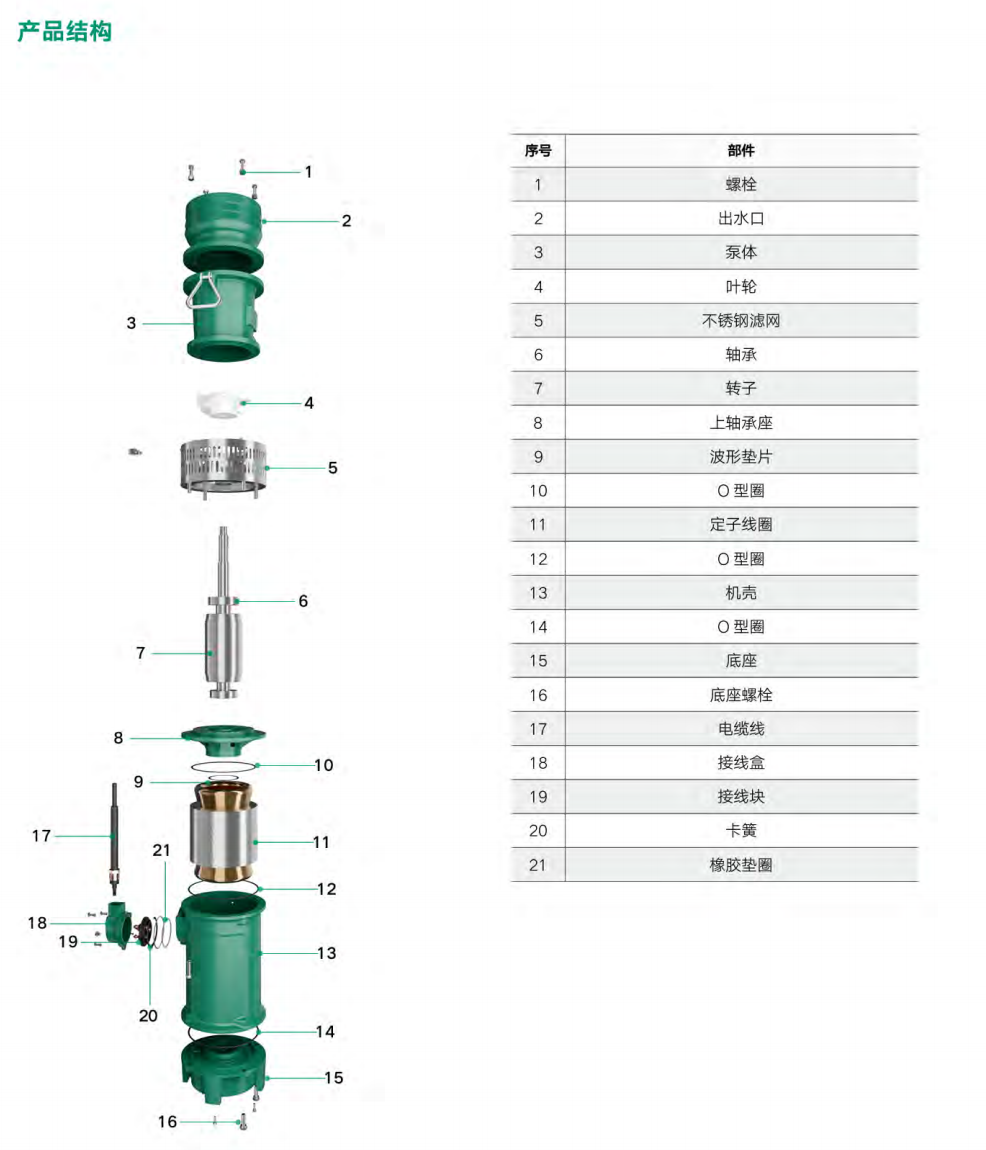

QY 系列充油式潜水电泵 ( 以下简称电泵 )，由水泵、密封和电动机三部分组成，水泵位于电泵上部，为离心式、混流式或轴流式结构 ; 电动机位于电泵下部，为充油式三相异步电动机 ; 水泵与电动机之间采用机械密封作动密封，各固定止口密封处采用“O”形耐油橡胶密封圈作静密封。

使用条件

◆ 输送介质的温度小于 + 40° C , 介质 PH 值在 6.5-8.5 之间 ;

◆ 水中固体杂质比不超过 0.1% 粒度不大于 0.2mm;

◆ 电泵应在额定扬程附近的适当范围内使用。工作扬程不能低于额定扬程的 85% , 低于此时容易引起热保护器工作 , 使电泵停止运行 , 影响正常使用 ;

◆ 电源频率为 50Hz , 电压使用范围在 342-420V 之间 ;

◆ 三相电泵不得缺相使用 , 请加装过电流和漏电保护器。

型号	额定流量	额定扬程	流量	电压	电流	转速	直径	重量	使用范围	尺寸
型号	m3/h	m	kW	V	A	r/min	mm	kg	m	mm
QY15-26-2.2	15	26	2.2	380	5.4	3000	51	42	0-30	Φ255*570
QY25-17-2.2	25	17	2.2	380	5.4	3000	64	41	0-20	Φ255*565
QY38-14-2.2	38	14	2.2	380	54	3000	76	42	/	/
QY65-7-2.2	65	7	2.2	380	54	3000	102	44	0-10	Φ245*610
QY100-4.5-2.2	100	4.5	2.2	380	5.4	3000	152	41	1.5-4.5	Φ245*640
QY15-36-3	15	36	3	380	7.2	3000	51	43	0-39	Φ280*600
QY25-26-3	25	26	3	380	7.2	3000	64	45	0-30	Φ255*600
QY40-16-3	40	16	3	380	7.2	3000	76	44	0-22	Φ260*615
QY65-10-3	65	10	3	380	7.2	3000	102	46	0-17	Φ240*635
QY100-6-3	100	6	3	380	7.2	3000	152	/	1.5-6	Φ245*660
QY20-36/2-3	20	36	3	380	7.2	3000	65	/	/	/
QY10-5113-3	10	51	3	380	7.2	3000	51	61	45-60	245*705
QY160-4-3	160	4	3	380	7.2	3000	152	51	1.5-4	245*690
QY30-30-3.7	30	30	3.7	380	8.7	3000	64	59	18-31	625*275
QY65-14-4	65	14	4	380	9.3	3000	102	59	8-20	270*680
QY40-21-4	40	21	4	380	9.3	3000	76	55	0-26	260*655
QY100-9-4	100	9	4	380	9.3	3000	152	61	0-14	255*700
QY10-60/2-4	10	60	4	380	9.3	3000	51	66	45-61	675*260
QY200-4-4	200	4	4	380	9.3	3000	203	60	2.5-4	245*745
QY20-40/2-4	20	40	4	380	9.3	3000	64	64	0-48	255*690
QY40-28-5.5	40	28	5.5	380	12.6	3000	76	79	19-34	275*690
QY100-13-5.5	100	13	5.5	380	12.6	3000	152	86	0-19	265*750

型号	额定流量	额定扬程	流量	电压	电流	转速	直径	重量	使用范围	尺寸
型号	m3/h	m	kW	V	A	r/min	mm	kg	m	mm
QY10-83/3-5.5	10	83	55	380	12.6	3000	51	106	62-85	280*970
QY25-40-5.5	25	40	5.5	380	12.6	3000	64	77	33-43	285*690
QY65-18-5.5	65	18	55	380	12.6	3000	102	84	0-19	265*735
QY160-8-5.5	160	8	5.5	380	12.6	3000	152	77	1.5-8	265*790
QY200-6-5.5	200	6	5.5	380	12.6	3000	203	85	0-6	270*785
QY250-5-5.5	250	5	55	380	12.6	3000	203	79	3.5-5	275*815
QY350-3.5-5.5	350	3.5	5.5	380	12.6	3000	203	79	2-3.5	275*820
QY10-110/4-7.5	10	110	7.5	380	16.8	3000	51	147	84-115	270*1060
QY15-95/4-7.5	15	95	7.5	380	16.8	3000	64	128	80-98	270*1080
QY18-84/4-7.5	18	84	75	380	16.8	3000	64	128	70-88	275*1065
QY25-60/2-7.5	25	60	75	380	16.8	3000	64	101	45-66	275*825
QY65-25-7.5	65	25	7.5	380	16.8	3000	102	95	0-26	265*790
QY80-20-7.5	80	20	7.5	380	16.8	3000	102	95	0-24	270°750
QY40-38-7.5	40	38	7.5	380	16.8	3000	76	86	28-44	295*735
QY50-30-7.5	50	30	7.5	380	16.8	3000	76	90	0-32	280*760
QY100-17-7.5	100	17	7.5	380	16.8	3000	152	99	0-25	270*800
QY160-11-7.5	160	11	7.5	380	16.8	3000	152	104	2.5-11	270*885
QY200-9-7.5	200	9	7.5	380	16.8	3000	203	104	3-9	270*900
QY250-7-7.5	250	7	75	380	16.8	3000	203	91	3-7	270*860
QY350-7-11	350	7	11	380	24.3	3000	203	102	2.5-7	280*825
QY450-6-11	450	6	11	380	24.3	3000	253	116	2-6	315*1030
QY10-165/6-11	10	165	11	380	24.3	3000	51	151	130-170	270*1200
QY15-142/6-11	15	142	11	380	24.3	3000	64	153	130-157	270*1200
QY25-90/3-11	25	90	11	380	24.3	3000	64	122	68-95	275*925
QY40-56/2-11	40	56	11	380	24.3	3000	76	107	0-65	275*835
QY65-42/2-11	65	42	11	380	24.3	3000	102	111	0-54	280*885
QY100-25-11	100	25	11	380	24.3	3000	102	104	0-40	295*820
QY18-126/6-11	18	126	11	380	24.3	3000	64	122	68-95	275*925
QY600-4.5-11/4P	600	4.5	11	380	24.3	1500	356	190	2-4.5	440*1250

型号	额定流量	额定扬程	流量	电压	电流	转速	直径	重量	使用范围	尺寸
型号	m3/h	m	kW	V	A	r/min	mm	kg	m	mm
QY25-120/3-15	25	120	15	380	33	3000	64	194	100-132	325*1185
QY40-84/3-15	40	84	15	380	33	3000	76	173	67-97	325*1030
QY65-60/3-15	65	60	15	380	33	3000	102	177	18-78	325*1120
QY100-36-15	100	36	15	380	33	3000	102	157	0-42	360*910
QY250-14-15	250	14	15	380	33	3000	203	161	0-29	320*1075
QY160-23-15	160	23	15	380	33	3000	152	162	0-39	350*990
QY600-6.5-15/4P	600	6.5	15	380	33	1500	356	220	1-6.5	440*1320
QY80-50-18.5	80	50	18.5	380	40.4	3000	102	170	0-53	335*950
QY800-6-18.5/4P	800	6	18.5	380	40.4	1500	356	280	1-6	440*1285
QY15-200/10-18.5	15	200	18.5	380	40.4	3000	51	249	0-212	320*1490
QY25-135/3-18.5	25	135	18.5	380	40.4	3000	64	203	105-142	330*1225
QY65-69/3-18.5	65	69	18.5	380	40.4	3000	102	192	0-87	325*1125
QY160-28-18.5	160	28	185	380	404	3000	152	176	0-42	350*1030
QY250-18-18.5	250	18	18.5	380	404	3000	203	176	0-33	320*1115
QY65-84/3-22	65	84	22	380	481	3000	102	223	0-110	330*1270
OY200-26-22	200	26	22	380	48.1	3000	152	188	0-38	325*1145
QY25-180/4-22	25	180	22	380	48.1	3000	64	259	114-183	330*1335
QY40-114/3-22	40	114	22	380	48.1	3000	76	232	70-127	330*1295
QY800-7.5-22/4P	800	7.5	22	380	48.1	1500	356	295	1-7.5	440*1325
